PDMAXX-12-HY變壓器局放在線監測系統
PDMAXX-12-HY變壓器局部放電在線監測系統由在線監測IED主機、UHF傳感器、專家分析軟件構成，監測IED主機分為2U插箱式結構和戶外掛箱式結構，前者可根據需要安裝在室內或室外的匯控柜中，后者可采用掛式機柜進行獨立安裝，并滿足防水防塵要求。局部放電信號接收器（UHF特高頻傳感器）采用內置式安裝方式，安裝位置為變壓器的泄油閥位置，不會對變壓器的本體造成影響，也可通過外置式傳感器進行局放信號的監測，外置式傳感器可安裝在變壓器上下部的密封墊位置。
變壓器局部放電在線監測系統通過UHF特高頻傳感器實時采集變壓器內部局部放電激發出的300MHz ~ 1500MHz的電磁波信號，通過檢波降頻電路，高速采樣電路，數據處理緩存電路，采集達到觸發條件的局放脈沖信號的幅值（Q）、相位(Φ)、頻次(N)、周波序列等特征量，并生成事件文件，上傳到上位機專家診斷系統進行事件圖譜建立和監測設備絕緣狀態分析。
UHF特高頻傳感器
在變壓器的泄油閥或密封墊圈等部位安裝UHF傳感器，一臺（相）電力變壓器上可安裝多個傳感器，達到對不同部位的局放進行有效監測，同時需要安裝一個噪聲傳感器，用于獲取現場背景噪聲，在數據分析時作為背景信號進行對比。UHF局放傳感器布置應保證對變壓器內部任何位置發生的局部放電都能夠被有效檢測，在此前提下，傳感器盡量安裝內置式，最少1只，最多4只（可以對放電位置進行定位），也可以利用放油閥安裝內置式傳感器。
 |
 |
 |
 |
|

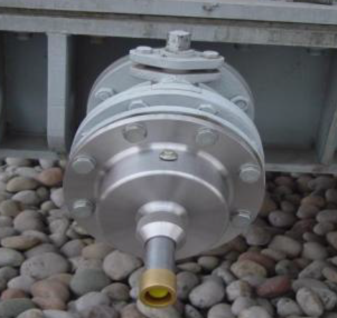

在泄油閥位置安裝的內置傳感器及安裝原理示意圖 |
在變壓器殼體上安裝的內置式UHF傳感器 |
現場信號采集控制單元（監測IED）
采用小型戶外立柜型結構， 304不銹鋼材質，內部模塊化設計，可接入4 ~ 48路UHF局放和鐵芯接地電流信號，同時可以兼容其他在線監測功能的模塊接入，滿足信號監測和數據通訊中繼的雙重功能，具備防水防塵等戶外性能要求。所有單臺監測IED每個監測通道都是獨立連續同步測量，每個通道的采樣率均同時達到100Mbs，沒有信號遺漏，采樣通道之間互不影響，可根據現場實際布點位置及需求，靈活配置通道數目。
多套IED可組網對整站全部變壓器進行監測，所有數據和信息匯總到就地監測服務器顯示和管理，也同時可以通過網絡實時上傳到信息中心的監測服務器，在監測診斷軟件系統進行分析和顯示。
現場服務器機柜
現場變壓器局部放電在線監測系統的監測服務器機柜內部安裝高性能工控機，顯示器，鍵盤，鼠標，UPS電源，交換機，另外包括系統軟件和局放診斷軟件。因為IED已經具備光纜接口，所以該機柜可以放在監測主設備現場，也可以放在遠端主控室內。
現場在線監測服務器機柜
在線監測系統軟件
變壓器局放在線監測專家診斷軟件能夠實時顯示局部放電事件的特高頻信號幅值(Q)、相位(Φ)、放電次數（N）等參量，繪制滿足放電觸發條件事件的局放信號的Φ-Q-N三維圖譜、N-Q二維圖譜、Q-t二維圖譜、N-t二維圖譜、Qmax-Φ二維圖譜、Qavr-Φ二維圖譜、橢圓圖、事件的Φ-Q-t三維放電灰度圖譜，利用向量機工具進行類型識別，并給出故障預測警報和發展趨勢統計。
專家診斷軟件完全兼容IEC61850、DL/T 860數據通訊協議，上傳局放分析數據和結果。
局放在線監測系統軟件界面
系統參數
表1：變壓器局部放電在線監測IED的綜合指標如下：
表2：變壓器局部放電監測傳感器技術指標：
局放傳感器（UHF）在各頻率段的等效高度曲線如下圖所示。
局放傳感器（UHF）等效高度
